Espansione a 4 porte logiche AND sul generatore di nota CW per beacon di Vinicio Coletti IK0WRB

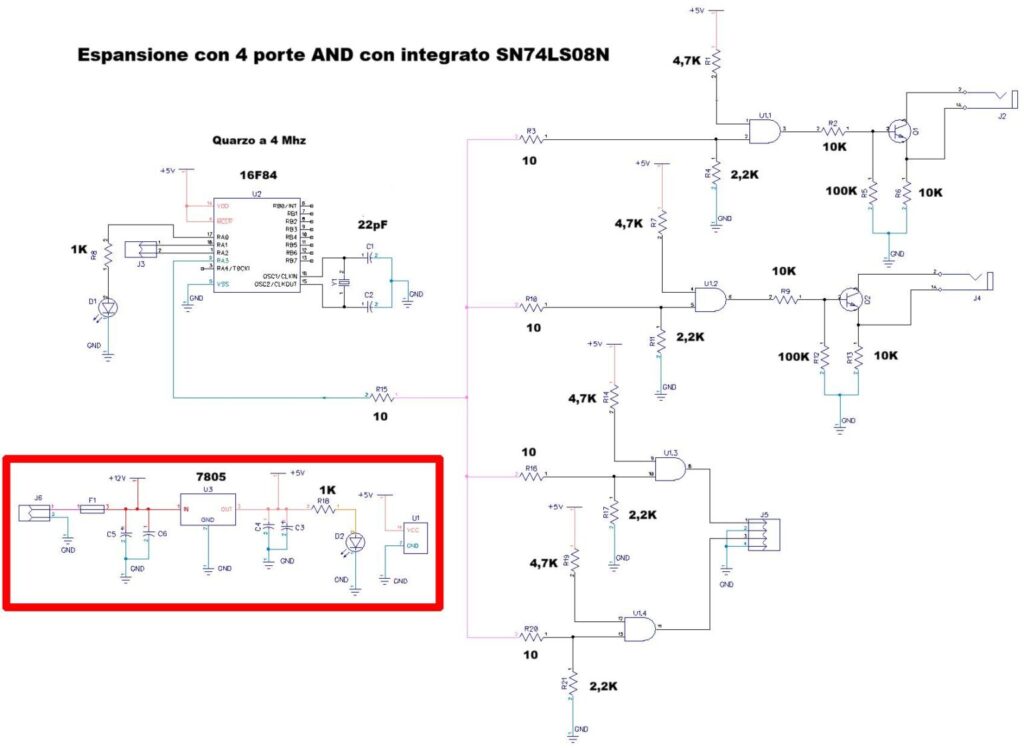

L’espansione è basata sull’integrato TTL SN7408N, che contiene quattro porte AND indipendenti a due ingressi. Questa soluzione consente di distribuire e combinare in modo semplice e affidabile il segnale CW proveniente dal generatore, mantenendo una buona immunità ai disturbi e tempi di commutazione adeguati. Le due porte AND eventualmente non utilizzate possono essere impiegate per funzioni ausiliarie, come il pilotaggio di LED di segnalazione oppure ulteriori transistor BC108.
Il software necessario per generare il firmware da programmare nel microcontrollore PIC16F84 è disponibile direttamente sul sito di Vinicio Coletti IK0WRB.
Dal punto di vista applicativo, questa espansione risulta particolarmente utile quando si dispone di più trasmettitori CW che si desidera controllare tramite un’unica logica. In questo modo è possibile sincronizzare le emissioni, semplificare il cablaggio e ridurre la complessità complessiva del sistema.
Note pratiche
Il circuito lavora a livelli TTL standard (5 V), quindi è fondamentale rispettare i limiti di alimentazione del SN7408N e del microcontrollore PIC16F84. Si consiglia l’uso di un’alimentazione stabilizzata ben filtrata, con condensatori di disaccoppiamento (tipicamente 100 nF ceramico vicino a ciascun integrato e un elettrolitico sulla linea principale). In ambito RF, è buona norma mantenere le connessioni tra logica e stadio di trasmissione il più corte possibile, riducendo le capacità parassite e le possibili captazioni di disturbi.
