La G5RV: un’antenna da rivalutare
La G5RV è un’antenna multibanda che, nonostante la sua semplicità, viene spesso sottovalutata o utilizzata senza una piena comprensione del suo funzionamento. In realtà, se installata correttamente, può rappresentare una valida alternativa alle classiche antenne “a canna da pesca”, offrendo buone prestazioni su più bande. Per sfruttarla al meglio, però, è fondamentale comprenderne alcuni aspetti chiave, in particolare il ruolo della linea di alimentazione e il comportamento delle perdite nelle diverse condizioni operative.
Il ruolo della linea bifilare
Uno degli elementi distintivi della G5RV è la presenza di una tratta in piattina bifilare (tipicamente da 300 Ω), spesso chiamata impropriamente “linea di discesa”, ma che in realtà svolge un ruolo molto più complesso. Questa linea non è solo un mezzo per portare il segnale all’antenna, ma diventa parte integrante del sistema radiante. Di conseguenza, il suo comportamento influisce direttamente sull’impedenza vista dal trasmettitore e sull’efficienza complessiva dell’antenna.
Linee ad alta impedenza e carichi disadattati
Un concetto fondamentale, spesso trascurato, è che le linee ad alta impedenza come la piattina bifilare sono molto più adatte a lavorare in condizioni di disadattamento. Nel funzionamento reale di una G5RV, infatti, l’antenna raramente presenta un’impedenza perfettamente adattata su tutte le bande. Questo comporta la presenza di onde riflesse lungo la linea di trasmissione. Nel caso del cavo coassiale, queste onde riflesse si sommano all’onda diretta generando fenomeni di interferenza che portano a un aumento della corrente lungo il cavo. Questo incremento di corrente provoca una crescita delle perdite per effetto Joule, che in condizioni di forte disadattamento possono diventare anche molto rilevanti. In altre parole, una parte significativa della potenza trasmessa viene dissipata in calore lungo il cavo, invece di essere irradiata dall’antenna.
Le linee bifilari, invece:
- presentano perdite intrinsecamente più basse
- tollerano meglio elevati valori di ROS
- mantengono una buona efficienza anche fuori risonanza
Questo è uno dei motivi principali per cui la G5RV utilizza una tratta in linea bifilare: permette di lavorare su più bande limitando le perdite complessive del sistema.
Effetto Joule e perdite nel coassiale
L’effetto Joule è il fenomeno per cui l’energia elettrica viene dissipata sotto forma di calore quando una corrente attraversa un conduttore. Questo avviene a causa delle collisioni tra gli elettroni in movimento e gli atomi del materiale. Nel caso del cavo coassiale, questo fenomeno diventa particolarmente critico in presenza di disadattamento: l’aumento della corrente dovuto alla “sovrapposizione” tra onda diretta e riflessa intensifica la dissipazione di potenza. Il risultato è una perdita di efficienza che, in alcune situazioni, può essere tutt’altro che trascurabile.
Differenze tra coassiale e linea bifilare
Nel cavo coassiale scorrono due correnti uguali e opposte: una nel conduttore centrale e una nella calza. Questo provoca la cancellazione del campo elettromagnetico all’esterno del cavo, confinando il segnale al suo interno.
Questa caratteristica offre diversi vantaggi:
- il cavo non irradia energia (idealmente)
- è poco sensibile all’ambiente esterno
- può essere installato sotto traccia o vicino ad altri cavi
La linea bifilare, invece, non presenta questa schermatura. Il campo elettromagnetico non è confinato e può interagire con l’ambiente circostante.
Di conseguenza:
- può risentire della presenza di oggetti metallici
- non deve essere posata vicino ad altri cavi
- richiede installazione in aria libera
Installazione: un aspetto cruciale
Affinché la G5RV funzioni correttamente, la piattina bifilare deve essere installata con attenzione.
È fondamentale che sia:
- il più possibile in aria libera
- distante da strutture metalliche
- lontana da superfici conduttive e altri cavi
Questo perché, oltre a trasportare il segnale, contribuisce alla radiazione. Qualsiasi interazione con l’ambiente può alterare l’impedenza del sistema e ridurre l’efficienza dell’antenna.
Collegamento alla stazione

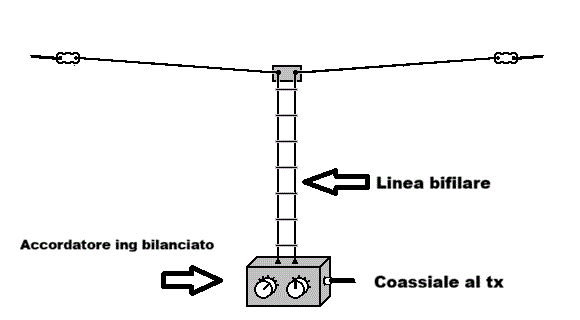

Alla fine della tratta in piattina è necessario prevedere un corretto sistema di adattamento.
Le soluzioni più comuni sono:
- un balun 1:1
- un accordatore con ingresso per linea bilanciata
Questo passaggio è fondamentale per interfacciare correttamente l’antenna con il sistema di trasmissione e gestire le inevitabili condizioni di disadattamento.
Conclusioni
La G5RV è un’antenna apparentemente semplice, ma che racchiude diversi aspetti tecnici spesso ignorati. Il suo corretto funzionamento dipende in larga parte dalla gestione della linea bifilare e dalla consapevolezza di come le perdite si comportano in presenza di disadattamento. Se installata correttamente, può offrire ottime prestazioni multibanda con un buon compromesso tra efficienza, semplicità e ingombro. Più che un’antenna “plug and play”, la G5RV è un sistema che va capito. E proprio per questo, forse, è davvero un’antenna da rivalutare.
