Ponte riflettometrico e precisione delle misure: quando 1 dB fa la differenza

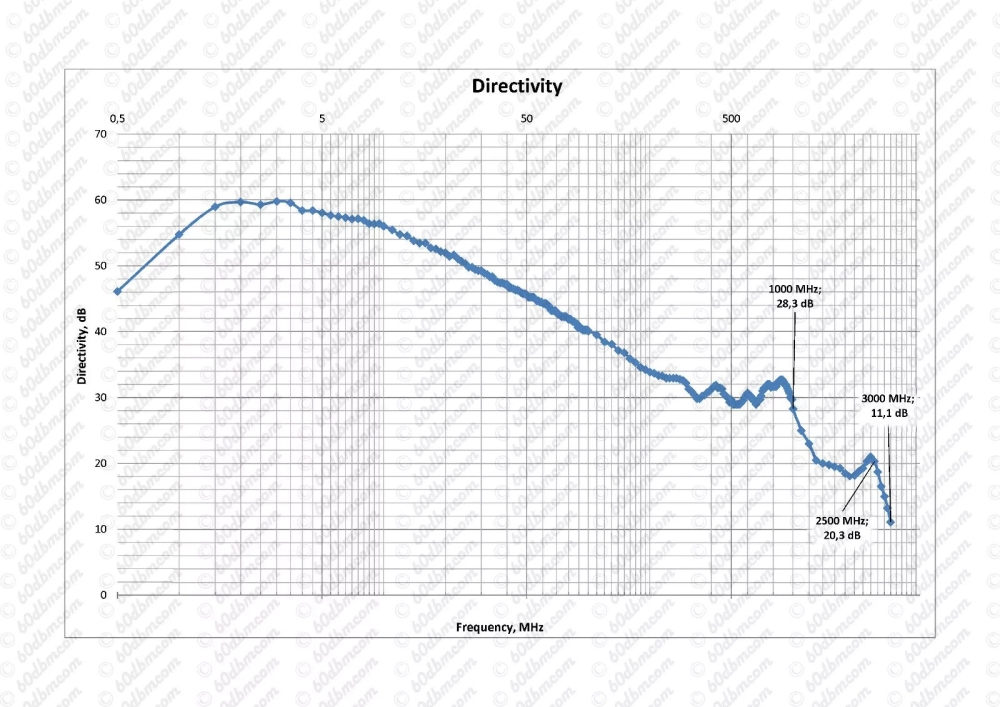

Due anni fa ho acquistato un ponte riflettometrico racchiuso in un contenitore metallico, con caratteristiche dichiarate molto interessanti: una direttività superiore ai 40 dB fino a circa 50 MHz, con picchi che arrivavano anche a 50 dB. Il prodotto, acquistato dal sito 60dbm, si è fin da subito dimostrato ben realizzato e con un eccellente rapporto qualità/prezzo. Parliamo di dispositivi accessibili, ma progettati con competenza e attenzione, da chi evidentemente conosce bene la materia. Le specifiche mi avevano convinto che, abbinandolo al mio analizzatore di spettro Siglent (che supporta l’utilizzo di ponti riflettometrici esterni), avrei potuto effettuare misure abbastanza precise su linee a 50 Ohm nella porzione di spettro 1–50 MHz. Dopo aver eseguito la calibrazione tramite analizzatore (limitata a misure scalari, quindi senza informazione di fase), ho verificato che i risultati erano nel complesso attendibili. Le misure di ROS, return loss e coefficiente di riflessione risultavano corrette, come confermato da diversi test effettuati con carichi fittizi, sia autocostruiti che commerciali. Con il tempo però, confrontando i risultati con quelli ottenuti tramite un NanoVNA-F V2, calibrato con attenzione utilizzando terminazioni di alta precisione, ho notato una discrepanza di circa 1 dB nel return loss. A prima vista può sembrare una differenza trascurabile, ma per chi ricerca misure accurate, anche 1 dB è sufficiente a far sorgere qualche dubbio. Dopo varie verifiche e considerazioni, ho iniziato a sospettare che fosse il NanoVNA a fornire la misura più corretta. La svolta è arrivata concentrandomi su un dettaglio spesso sottovalutato: il ponte riflettometrico utilizzato inizialmente aveva una resistenza di riferimento interna. Questa scelta è del tutto comprensibile in dispositivi compatti ed economici, ma comporta il fatto che la qualità della terminazione non sia verificabile né sostituibile. Per approfondire, ho acquistato un secondo ponte, sempre da 60dbm, ma in versione “open”, privo di contenitore e senza resistenza di terminazione integrata, dotato invece di un connettore SMA che permette di inserire manualmente il carico di riferimento. Utilizzando la stessa resistenza di precisione (DC–6 GHz) impiegata per la calibrazione del NanoVNA, le misure hanno iniziato a coincidere perfettamente, eliminando completamente la differenza di 1 dB osservata in precedenza. Questa esperienza non evidenzia un limite qualitativo del prodotto, ma sottolinea un principio fondamentale nelle misure RF: la qualità della resistenza di riferimento è determinante. Anche con un’ottima direttività, un riferimento non adeguato può introdurre errori misurabili.
In conclusione, per ottenere risultati affidabili:
- è necessario utilizzare terminazioni di precisione
- evitare resistenze con tolleranze del 5% o anche dell’1%
- preferire componenti progettati per RF, con basse componenti parassite
Vale la pena sottolineare che i prodotti di 60dbm.com rappresentano un’ottima soluzione, soprattutto considerando il costo molto contenuto. Sono strumenti ben progettati, che offrono prestazioni di tutto rispetto e costituiscono una base solida anche per applicazioni serie. Con qualche accorgimento in più sulla catena di misura, possono dare risultati davvero notevoli, spesso ben oltre quello che ci si aspetterebbe da prodotti di quella fascia di prezzo. In ambito RF, la differenza tra una misura “buona” e una “accurata” passa spesso proprio da questi piccoli dettagli.
